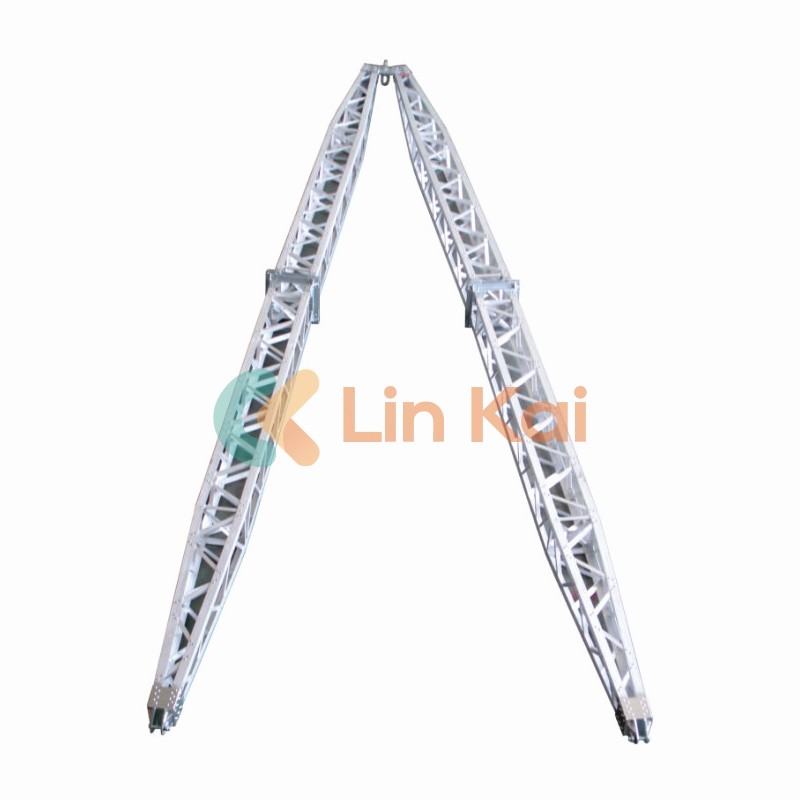

ఒకA- ఆకారపు జాలక జిన్ పోల్ట్రాన్స్మిషన్-లైన్, టెలికాం మరియు యుటిలిటీ స్ట్రక్చర్ అంగస్తంభన సమయంలో ధ్రువాలు, టవర్లు మరియు అనుబంధ పరికరాలను పెంచడానికి, ఉంచడానికి మరియు వ్యవస్థాపించడానికి ఉపయోగించే తాత్కాలిక, ఇంజనీరింగ్ లిఫ్టింగ్ ఫ్రేమ్. సింగిల్-ట్యూబ్ లేదా గొట్టపు జిన్ స్తంభాల మాదిరిగా కాకుండా, A- ఆకారపు జాలక రూపకల్పన ఓపెన్, త్రిభుజాకార ఫ్రేమ్‌ను ఉపయోగిస్తుంది, ఇది అధిక బలం, తక్కువ బరువు మరియు టోర్షనల్ దృ ff త్వాన్ని మిళితం చేస్తుంది. ఈ కాన్ఫిగరేషన్ మొత్తం టవర్ విభాగాలు, యాంటెన్నా సమావేశాలు, క్రాసార్మ్స్ మరియు నియంత్రిత, గైడెడ్ లిఫ్టింగ్ మరియు కాంపాక్ట్ ఆన్-సైట్ పాదముద్ర అవసరమయ్యే సారూప్య భాగాలకు బాగా సరిపోతుంది. తయారీదారులు సాధారణంగా అల్యూమినియం-అల్లాయ్ మరియు హై-తన్యత స్టీల్ వేరియంట్లలో A- ఆకారపు జాలక జిన్ స్తంభాలను అందిస్తారు, ఇది పోర్టబిలిటీ, బలం మరియు తుప్పు నిరోధకతను సమతుల్యం చేస్తారు.

ఆచరణలో A- ఆకారపు లాటిస్ జిన్ పోల్ నిర్మాణ స్థావరం వద్ద లేదా సమీపంలో లంగరు వేయబడుతుంది మరియు నిర్మించాల్సిన విభాగానికి అనుసంధానించబడి ఉంటుంది; వించెస్, స్నాచ్ బ్లాక్స్ మరియు నియంత్రిత రిగ్గింగ్ అప్పుడు విభాగాన్ని ఎత్తడానికి మరియు తిప్పడానికి ఉపయోగిస్తారు. జిన్ పోల్ నియంత్రిత లివర్ ఆర్మ్ మరియు జాక్-పాయింట్ వలె పనిచేస్తుంది కాబట్టి, ఇది రిమోట్ లేదా నిర్బంధ సైట్లలో పెద్ద మొబైల్ క్రేన్ల అవసరాన్ని తగ్గిస్తుంది మరియు అందువల్ల ప్రసారం, పంపిణీ మరియు రిమోట్ టెలికాం టవర్ అంగస్తంభన కోసం ఇది ఒక సాధారణ పరిష్కారం. లైన్ నిర్మాణం మరియు టవర్ పని కోసం ఫీల్డ్ విధానాలు మరియు SOP లలో ఈ సాంకేతికత విస్తృతంగా నమోదు చేయబడింది.

ఇది ఎలా పనిచేస్తుంది (డిజైన్, కీ పారామితులు మరియు మీరు కొనుగోలు చేసినప్పుడు ఏమి పేర్కొనాలి)

ఒక ఆకారపు లాటిస్ జిన్ పోల్ ఒక చిన్న వించ్ సురక్షితమైన, able హించదగిన లిఫ్ట్‌లోకి ఎలా లాగుతుంది? దాని ప్రధాన భాగంలో జిన్ పోల్ తన్యత వించ్ ఫోర్స్‌ను బేస్ కనెక్షన్ వద్ద పివట్ పాయింట్ గురించి ఒక క్షణం గా మారుస్తుంది. A- ఆకారపు జాలక జ్యామితి త్రిభుజాకార సభ్యులను బెండింగ్ మరియు టోర్షన్‌ను నిరోధించడానికి, ఒకే ట్యూబ్ కాకుండా బహుళ కాళ్ళు మరియు బ్రేసింగ్ నోడ్‌ల ద్వారా లోడ్లను పంపిణీ చేస్తుంది. టాప్/హెడ్ అసెంబ్లీ వేర్వేరు జోడింపులను (స్థిర తల, అప్‌డేండింగ్ హెడ్, డ్యూయల్-యూజ్ హెడ్) మరియు రిగ్గింగ్ బ్లాక్‌లను అంగీకరించడానికి ఇంజనీరింగ్ చేయబడింది, ఇది జిన్ పోల్‌ను టవర్ విభాగం యొక్క లిఫ్ట్ ప్రొఫైల్‌తో సరిపోల్చడానికి వీలు కల్పిస్తుంది.

క్రింద ఒక సంక్షిప్త సాంకేతిక పారామితుల పట్టిక ఉంది, ఇది సేకరణ బృందాలు మరియు సైట్ ఇంజనీర్లు సాధారణంగా A- ఆకారపు లాటిస్ జిన్ పోల్ మోడళ్లను పోల్చడానికి ఉపయోగిస్తారు. ఇవి ప్రతినిధి క్షేత్రాలు మరియు విలక్షణమైన శ్రేణులు-తయారీదారు మరియు మోడల్ ద్వారా ఖచ్చితమైన విలువలు మారుతూ ఉంటాయి, కాబట్టి ఎల్లప్పుడూ మోడల్-నిర్దిష్ట ధృవపత్రాలు, పరీక్ష నివేదికలు మరియు లోడ్ చార్ట్‌లను అభ్యర్థించండి.

ఫ్యాక్టరీ డేటా మరియు డెలివరీ పత్రాలలో మీరు ఏమి పట్టుబట్టాలి? ఎల్లప్పుడూ అభ్యర్థించండి: సర్టిఫైడ్ మెటీరియల్ టెస్ట్ రిపోర్ట్స్ (తన్యత, దిగుబడి), డైమెన్షనల్ డ్రాయింగ్‌లు, తయారీదారు లోడ్ చార్ట్ (వివిధ కోణాల్లో లిఫ్టింగ్ సామర్థ్యంతో సహా), వెల్డింగ్/రివెట్ రికార్డులు వర్తిస్తే, వించెస్/స్నాచ్ బ్లాక్‌ల కోసం పరీక్షా ధృవపత్రాలు మరియు వ్రాతపూర్వక తనిఖీ మరియు నిర్వహణ మాన్యువల్. ఈ పత్రాలు మీ సైట్‌లోని సాధారణ స్పెక్ మరియు జిన్ పోల్ యొక్క వాస్తవ సురక్షిత పని సామర్ధ్యం మధ్య అంతరాన్ని తగ్గిస్తాయి.

మీ సైట్ అవసరాలకు జిన్ పోల్‌ను ఎలా సరిపోల్చాలి-సాంకేతిక వర్క్‌ఫ్లోలో పొందుపరిచిన ఒక చిన్న చెక్‌లిస్ట్: నిర్మించిన సెక్షన్ బరువు మరియు సెంటర్-ఆఫ్-గ్రావిటీని నిర్ణయించండి, అందుబాటులో ఉన్న యాంకర్ పాయింట్లు మరియు బేస్ జ్యామితిని నిర్వచించండి, అవసరమైన క్షణం (వించ్ పుల్ × లివర్ ఆర్మ్) ను లెక్కించండి మరియు మీరు పనిచేసే యాంగ్‌లో ప్రచురించిన సామర్థ్యంతో జిన్ పోల్‌ను ఎంచుకోండి. టవర్ హైట్స్ లేదా విండ్/ఐస్ లోడ్లు కవరును నెట్టివేసినప్పుడు, అధిక సామర్థ్యం గల మోడళ్లకు అప్‌గ్రేడ్ చేసినప్పుడు లేదా హెవీ డ్యూటీ కోసం రూపొందించిన స్టీల్-రీన్ఫోర్స్డ్ సిరీస్‌ను ఎంచుకున్నప్పుడు. మీ ఎంపికను ధృవీకరించడానికి తయారీదారు లోడ్ చార్టులు మరియు సంబంధిత జిన్ పోల్ ప్రమాణాలను ఉపయోగించాలి.

ఎ-ఆకారపు జాలక జిన్ పోల్‌ను ఎందుకు ఎంచుకోవాలి

అనుభవజ్ఞులైన కాంట్రాక్టర్లు ప్రత్యామ్నాయాలపై A- ఆకారపు లాటిస్ జిన్ పోల్‌ను ఎందుకు ఎంచుకుంటారు? కారణాలు కార్యాచరణ, లాజిస్టికల్ మరియు భద్రతా వర్గాలలోకి వస్తాయి.

మొదట, కార్యాచరణ సామర్థ్యం: జాలక A- ఆకారం అద్భుతమైన బలం నుండి బరువు నిష్పత్తిని ఇస్తుంది. పోల్చదగిన లిఫ్టింగ్ టార్క్ యొక్క సింగిల్ గొట్టపు జిన్ స్తంభాలతో పోలిస్తే, లాటిస్ విభాగాలు రవాణాకు తేలికైనవి మరియు సమీకరించటానికి సులభంగా ఉంటాయి, సమీకరణ సమయంలో మానవ-గంటలను తగ్గిస్తాయి. త్రిభుజాకార సభ్యులు ధ్రువం పైకి-నిలువు కోణాలలో పనిచేసేటప్పుడు టోర్షనల్ బక్లింగ్‌ను ప్రతిఘటించారు, అంటే స్థిరమైన, మరింత నియంత్రించదగిన లిఫ్ట్.

రెండవది, సైట్ అనుకూలత: A- ఆకారపు జాలక జిన్ స్తంభాలు తరచుగా మాడ్యులర్ విభాగాలలో వస్తాయి లేదా కలిసి బోల్ట్ చేయబడతాయి. ఈ మాడ్యులారిటీ సిబ్బందిని సైట్ అడ్డంకులకు సమీకరించిన ఎత్తును సరిచేయడానికి అనుమతిస్తుంది, ఇది భారీ క్రేన్ లేదా రెండవ క్రేన్ యొక్క అవసరాన్ని తగ్గిస్తుంది. అనేక గ్రామీణ లేదా పర్వత ప్రసార ప్రాజెక్టులలో, ఆ లాజిస్టికల్ సరళీకరణ ప్రధాన ఖర్చు మరియు షెడ్యూల్ పొదుపుగా అనువదిస్తుంది.

మూడవది, భద్రత మరియు నియంత్రణ అమరిక: GIN స్తంభాల రూపకల్పన మరియు ఉపయోగం పరిశ్రమ ప్రమాణాలు మరియు అంగీకరించబడిన విధానాలలో పరిష్కరించబడుతుంది (ఉదాహరణకు, TIA/ANSI GIN పోల్ గైడెన్స్ మరియు IEEE పత్రాలు, పరిమితులను వివరించే మరియు కమ్యూనికేషన్స్ మరియు ట్రాన్స్మిషన్ పనిలో జిన్ స్తంభాల కోసం ప్రోటోకాల్‌లను పరీక్షించడం). ఫీల్డ్ సిబ్బంది రిగ్గింగ్ కాన్ఫిగరేషన్, యాంకర్ డిజైన్, ట్యాగ్ లైన్లు, మినహాయింపు జోన్లు, ప్రీ-లిఫ్ట్ తనిఖీ మరియు అత్యవసర తగ్గించే విధానాలను కవర్ చేసే వ్రాతపూర్వక SOP ని అనుసరించాలి. అనేక అధికార పరిధి ఈ ప్రమాణాలను స్థానిక నిబంధనలు లేదా టవర్ పని కోసం యజమాని నియమాలుగా పొందుపరిచింది. గుర్తింపు పొందిన ప్రమాణాలకు నిర్మించిన పరికరాలను ఉపయోగించడం మరియు డాక్యుమెంట్ చేయబడిన SOP లకు పనిచేయడం ప్రమాదాన్ని తగ్గిస్తుంది మరియు ఒక సంఘటన జరిగినప్పుడు చట్టపరమైన మరియు భీమా స్పష్టతను అందిస్తుంది.

భద్రత-క్లిష్టమైన పరిశీలనలు (ప్రతి లిఫ్ట్‌లో ఏమి నియంత్రించాలి): ఇచ్చిన పని కోణంలో రేట్ చేయబడిన సామర్థ్యాలను మించవద్దు; పిన్స్ మరియు ఫాస్టెనర్లు రేట్ చేయబడి, సురక్షితంగా ఉన్నాయని నిర్ధారించుకోండి; వించ్ బ్రేక్‌లు మరియు స్నాచ్ బ్లాక్‌లు ధృవీకరించబడిన స్థితిలో ఉన్నాయని ధృవీకరించండి; గాలి వేగాన్ని పర్యవేక్షించండి మరియు స్థిరత్వాన్ని బెదిరించినప్పుడు లిఫ్ట్‌లను సస్పెండ్ చేయండి; మరియు ప్రాధమిక వించ్ విఫలమైతే నియంత్రిత తగ్గించే మార్గం కోసం ప్రణాళిక. చాలా సరఫరాదారు మాన్యువల్లు మరియు సైట్ SOP లకు సైట్‌లో మొదట ఉపయోగించే ముందు లోడ్-టెస్టింగ్ మరియు విజువల్ ఇన్స్పెక్షన్ రికార్డులు కూడా అవసరం. ఈ ఆచరణాత్మక నియంత్రణలు జిన్ పోల్ కార్యకలాపాల కోసం ప్రచురించిన SOP లలో కనిపించే అదే సూత్రాలను అనుసరిస్తాయి.

మానవ మరియు సామగ్రి ప్రమాదాన్ని ఎలా తగ్గించాలి: లిఫ్ట్‌పై అధికారంతో ఒకే సమర్థ లిఫ్ట్ సూపర్‌వైజర్‌ను కేటాయించండి, లిఫ్ట్ ప్లాన్ మరియు సిగ్నల్‌లను అన్ని సిబ్బందికి కమ్యూనికేట్ చేయండి, మినహాయింపు మండలాలను ఉంచండి మరియు అనవసరమైన కార్మికులను బాగా స్పష్టంగా ఉంచండి. ప్రీ-లిఫ్ట్ చెక్‌లిస్టులలో తయారీదారుల అసెంబ్లీ టార్క్/పిన్ టార్క్‌లు, రిగ్గింగ్ కోణాలు, సంకెళ్ళు రేటింగ్‌లు మరియు యాంకర్ స్థిరత్వం యొక్క ధృవీకరణ ఉండాలి. అందుబాటులో ఉన్న చోట, లిఫ్ట్ ఫోర్స్‌ను చురుకుగా రికార్డ్ చేయడానికి మరియు అనుకోకుండా ఓవర్‌లోడ్‌లను నివారించడానికి టార్క్-మానిటర్డ్ వించెస్ లేదా లోడ్ కణాలను ఉపయోగించండి. ఈ నియంత్రణలు సూటిగా ఉంటాయి కాని సాధారణ లిఫ్ట్‌లు మరియు సమయ వ్యవధి మరియు వ్యయ ఓవర్‌రన్‌లను కలిగించే సంఘటనల మధ్య వ్యత్యాసాన్ని చేస్తాయి.

నోడ్ 4 - రెండు సాధారణ ప్రశ్నలు (ప్రశ్నోత్తరాలు) మరియు బ్రాండ్ & కాంటాక్ట్‌తో మూసివేయండి

ప్ర: నా జిన్ పోల్ ఆర్డర్‌కు ఏ హెడ్ టైప్ (అపారదర్శక vs స్థిర) నాకు ఎలా తెలుసు?
జ: ఆపరేషన్‌కు క్షితిజ సమాంతర నుండి నిలువు వరకు పూర్తి టవర్ విభాగాన్ని తిప్పడం అవసరమైతే అప్‌డేండింగ్ హెడ్‌ను ఎంచుకోండి (అప్‌డేండింగ్ హెడ్ నియంత్రిత పివోటింగ్‌ను అనుమతిస్తుంది మరియు సాధారణంగా స్వివెల్ లేదా డ్రాప్-పిన్ వ్యవస్థను అనుసంధానిస్తుంది), మీరు నిలువుగా ఎత్తడం లేదా జిన్ పోల్‌ను స్థిరమైన లిఫ్టింగ్ పాయింట్‌గా ఉపయోగిస్తే స్థిర తలని ఎంచుకోండి; సైట్ పని రెండు పనులను మిళితం చేస్తే, ద్వంద్వ-వినియోగ తలని పేర్కొనండి, కాబట్టి అదే జిన్ పోల్ ఫీల్డ్ రెట్రోఫిటింగ్ లేకుండా నిలువు లిఫ్ట్‌లు మరియు అప్‌డేండింగ్ ఆపరేషన్లకు మద్దతు ఇస్తుంది-ఎంచుకున్న హెడ్ కాన్ఫిగరేషన్ కోసం తయారీదారు యొక్క లోడ్ చార్ట్‌ను ఎల్లప్పుడూ ధృవీకరించండి.

ప్ర: ఏ సాధారణ తనిఖీలు మరియు నిర్వహణ లాటిస్ జిన్ పోల్‌ను కొన్నేళ్లుగా సురక్షితంగా ఉంచుతుంది?
జ: ప్రతి ఉపయోగం ముందు తనిఖీ చేయండి (రివెట్స్/బోల్ట్‌లను తనిఖీ చేయండి, సభ్యులలో హెయిర్‌లైన్ పగుళ్లు లేదా తుప్పు కోసం చూడండి, పిన్ ఎంగేజ్‌మెంట్ మరియు సేఫ్టీ క్లిప్‌లను ధృవీకరించండి, టెస్ట్ వించ్ బ్రేక్‌లు మరియు తాడు కండిషన్), డాక్యుమెంట్ చేసిన వార్షిక నిర్మాణ తనిఖీని చేయండి (మీ క్యూఏ ప్రోగ్రామ్‌ను మార్చడం మరియు సప్లైస్ ఎఫ్‌ఓపిఎస్‌ను మార్చడం ద్వారా అధిక-ఒత్తిడి వెల్డ్స్ లేదా పిన్ రంధ్రాలపై నాన్‌డస్ట్రక్టివ్ టెస్టింగ్ లేదా పిన్ రంధ్రాలతో సహా). మరియు లోడ్-టెస్ట్ షెడ్యూల్, తద్వారా ప్రతి డెలివరీ యూనిట్ దాని సర్టిఫైడ్ లిఫ్టింగ్ సామర్థ్యాన్ని కలిగి ఉంటుంది. ఖాతాదారులకు మరియు భద్రతా అధికారులకు తగిన శ్రద్ధ వహించడానికి తనిఖీ రికార్డులను ఉంచండి.

ముగింపులో, A- ఆకారపు లాటిస్ జిన్ పోల్ అనేది ప్రసార స్తంభాలు, టెలికాం టవర్లు మరియు చలనశీలత, నియంత్రణ మరియు అనుకూలమైన బలం-నుండి-బరువు నిష్పత్తి నిష్పత్తి ప్రాధాన్యత కలిగిన సారూప్య నిర్మాణాలను నిర్మించడానికి నిరూపితమైన, సమర్థవంతమైన సాధనం. దాని మాడ్యులారిటీ, హెడ్-టైప్ ఆప్షన్స్ మరియు డాక్యుమెంట్డ్ లోడ్ చార్టులు మీ సైట్ అవసరాలకు మోడల్‌ను సరిపోల్చడం సూటిగా చేస్తుంది; దీని రూపకల్పన మరియు కార్యాచరణ అభ్యాసం పరిశ్రమ అంతటా ఉపయోగించే స్థాపించబడిన ప్రమాణాలు మరియు SOP లతో సమం చేస్తుంది. ఎంపికలను మూల్యాంకనం చేసే జట్ల కోసం, ధర మాత్రమే కొనుగోలు కంటే మొత్తం జీవితచక్ర వ్యయం (సేకరణ, రవాణా, సిబ్బందికి సిబ్బంది మరియు నిర్వహణ) బరువు మాత్రమే-ఇక్కడే A- ఆకారపు జాలక వ్యవస్థలు సాధారణంగా ప్రయోజనాన్ని చూపుతాయి. ప్రొఫెషనల్ సేకరణ మరియు A- ఆకారపు లాటిస్ జిన్ స్తంభాలపై సాంకేతిక మద్దతు కోసం, లింగ్కై యొక్క ఇంజనీరింగ్ ఉత్పత్తి శ్రేణులను పరిగణించండి; వారి నమూనాలు పూర్తి సాంకేతిక డాక్యుమెంటేషన్, లోడ్ చార్టులు మరియు అమ్మకాల తర్వాత మద్దతుతో లభిస్తాయి.మమ్మల్ని సంప్రదించండిమోడల్ షీట్లు, ఫ్యాక్టరీ సర్టిఫికెట్లు మరియు సైట్-నిర్దిష్ట ఎంపిక సంప్రదింపుల కోసం-మా బృందం వివరణాత్మక ప్రతిపాదనలు మరియు డెలివరీ ఎంపికలతో స్పందిస్తుంది.
